[一覧]  空調設備工事 20051117/20051209追加
20051117

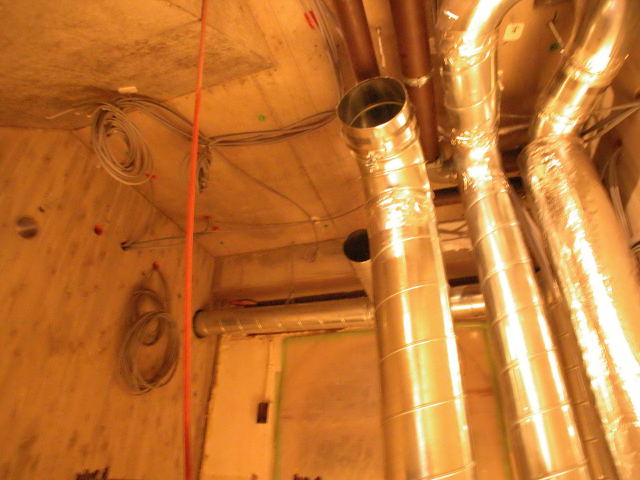

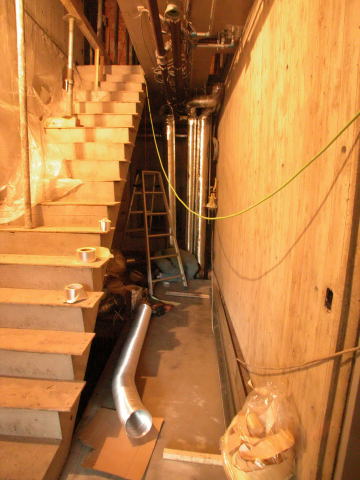

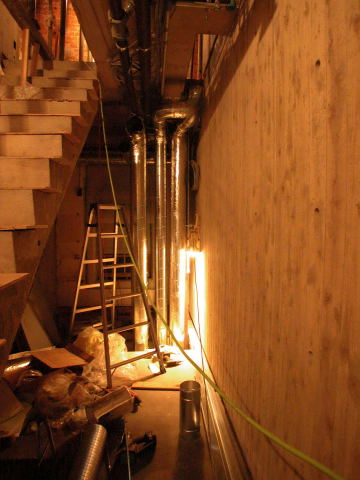

ダクト施工

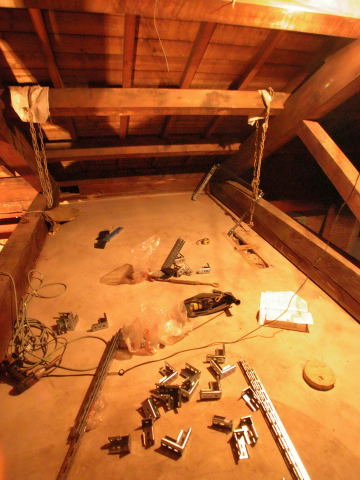

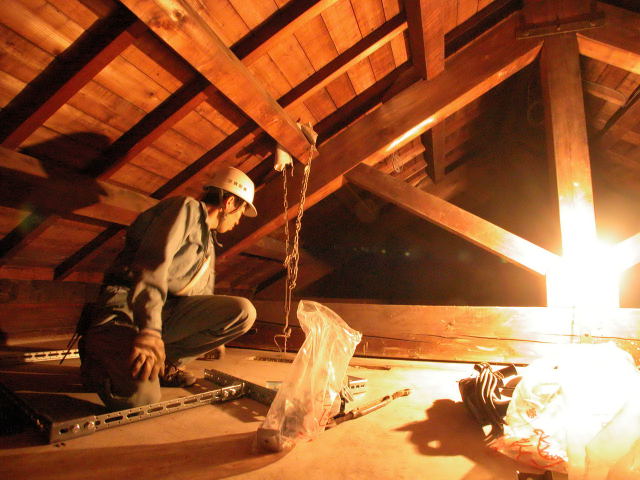

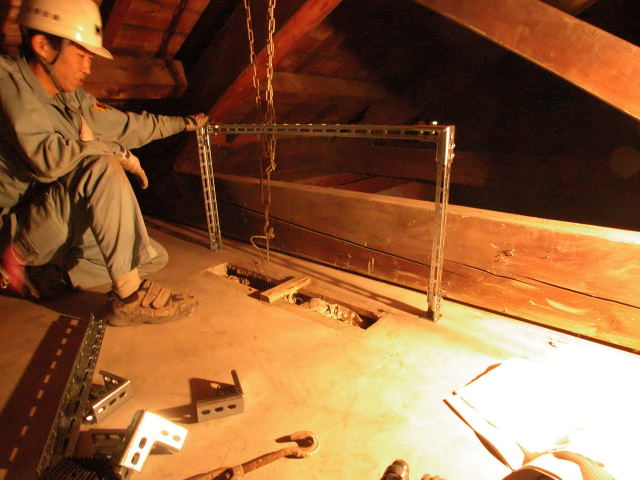

小屋裏に空調機取付け

吊りタイプのため、架台を組んでその下に吊り下げる。

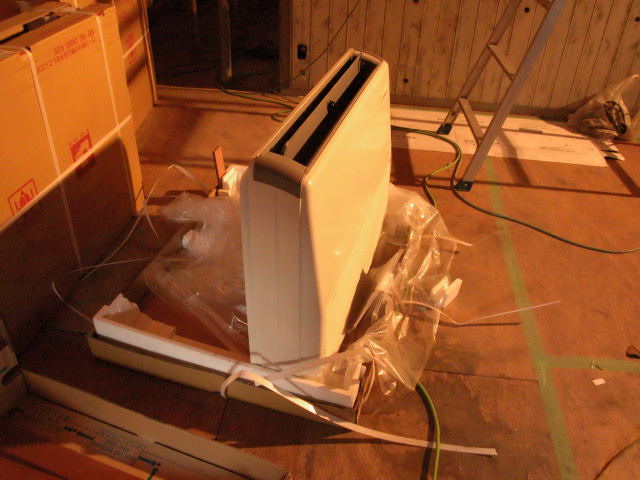

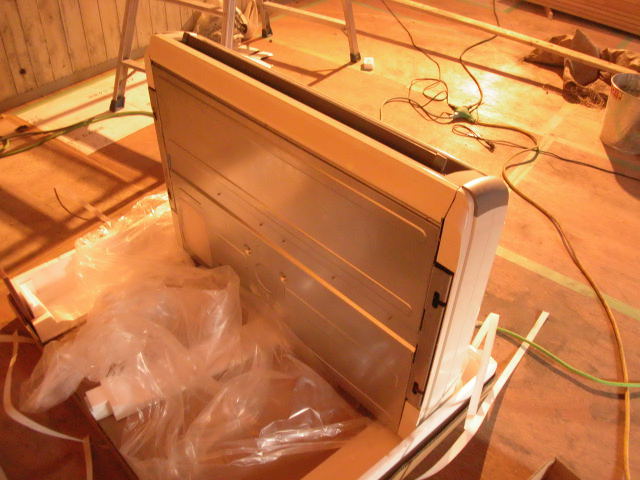

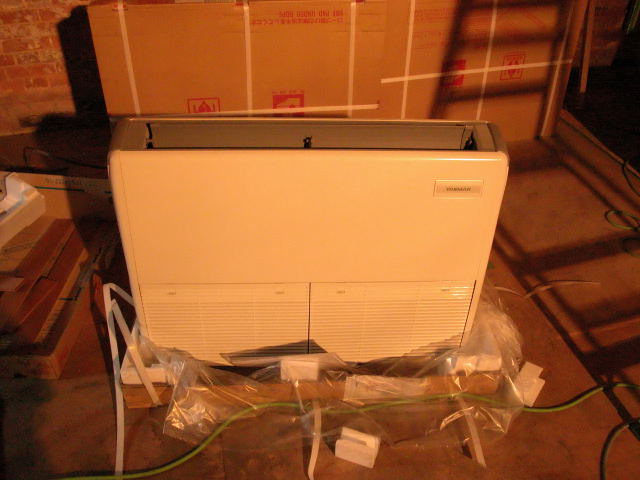

GHP室内機

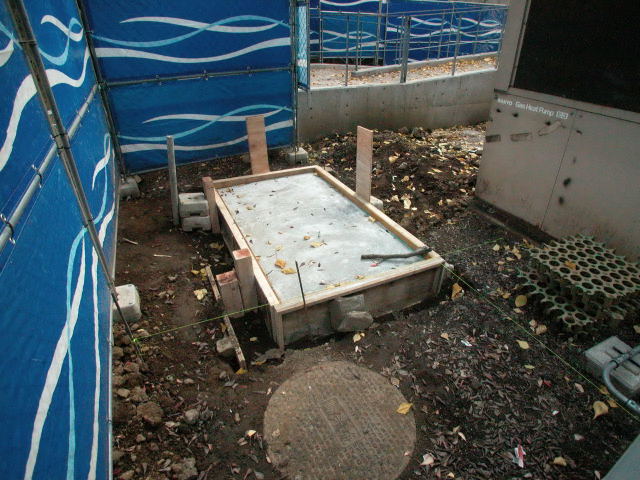

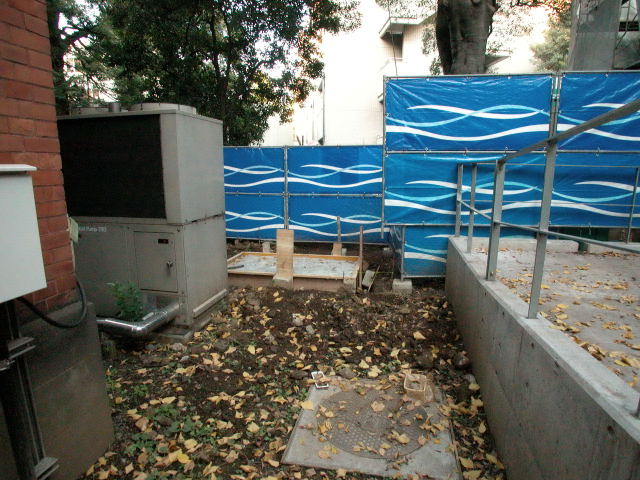

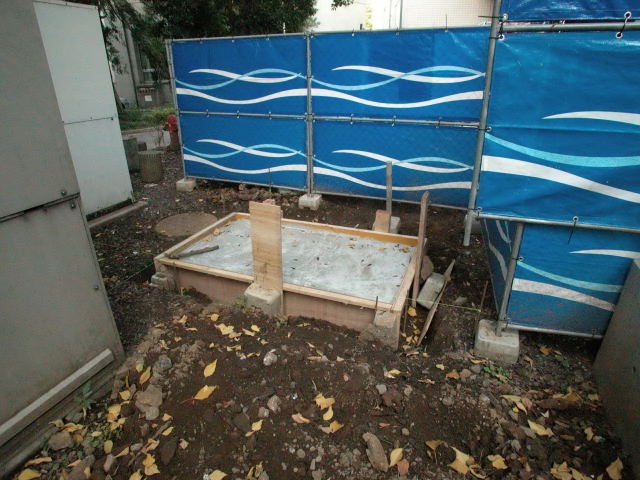

外部GHP室外機基礎。
汚水枡があったため当初予定地よりも建物側に寄っている。
20051118

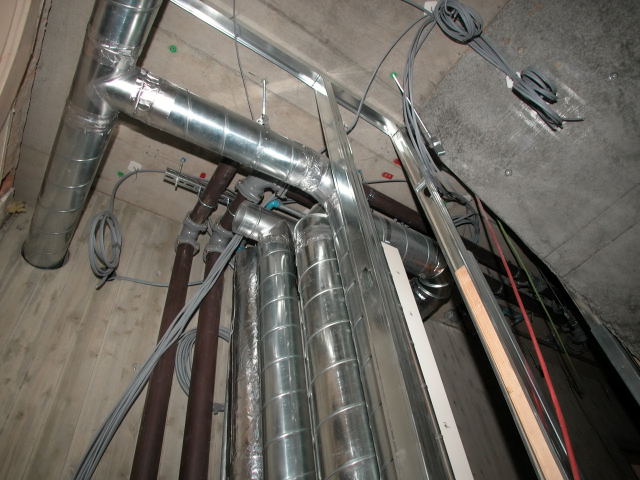

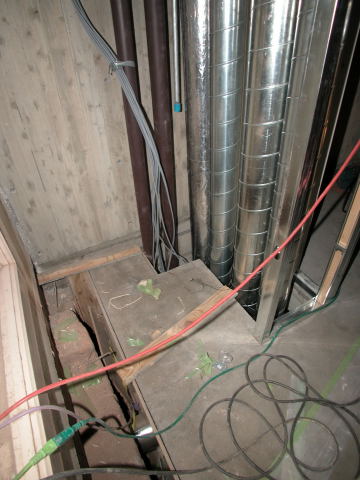

1F便所横のダクト

1F便所天井内

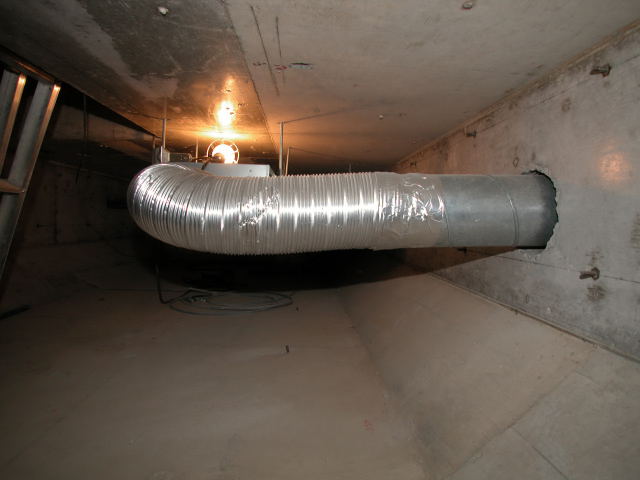

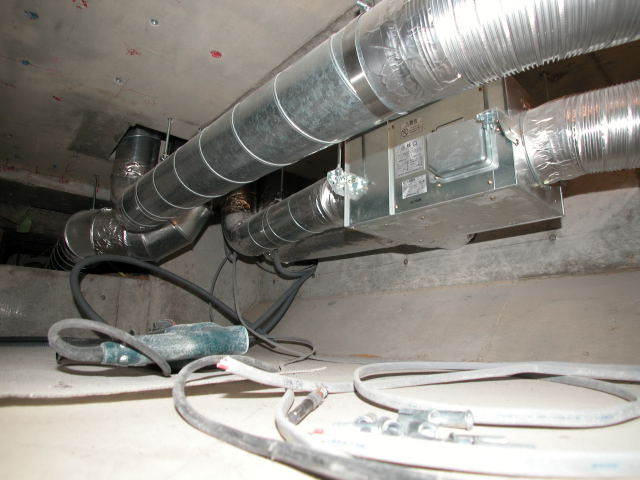

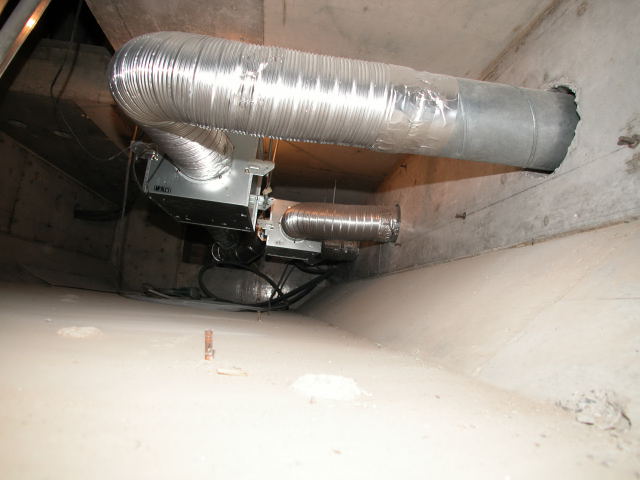

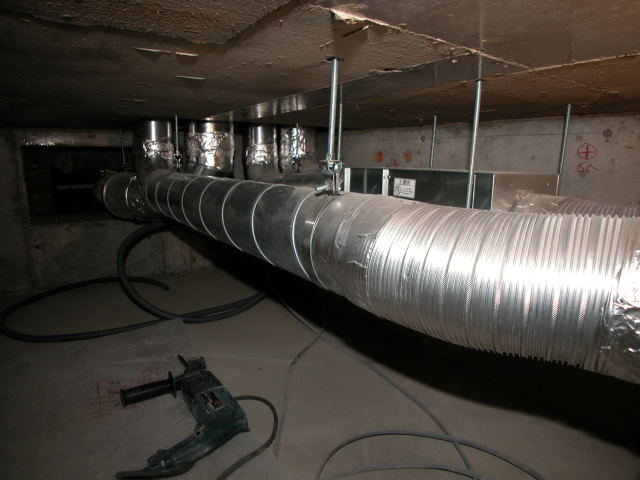

ピット内部

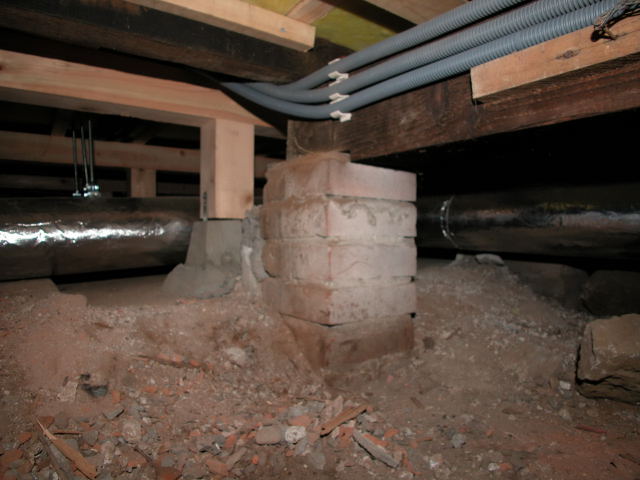

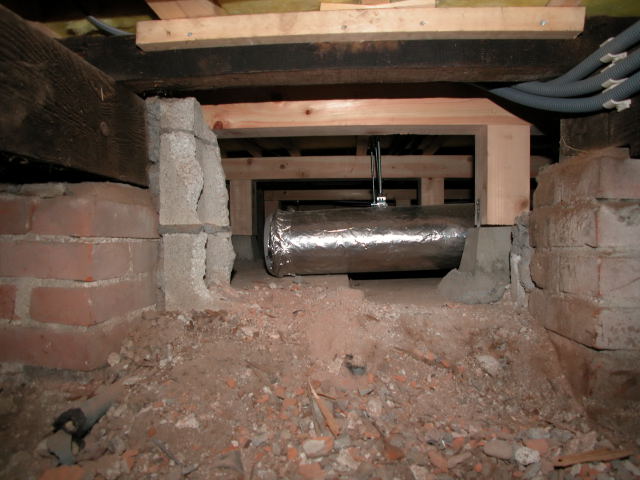

事務室B側床下。

20051121

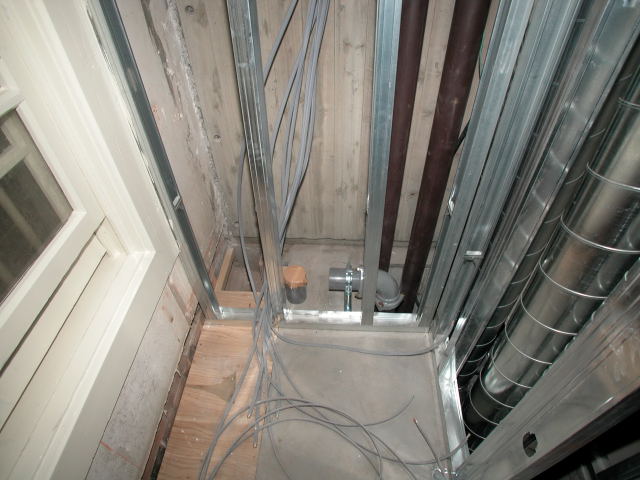

1F廊下上のPSへの入り方。

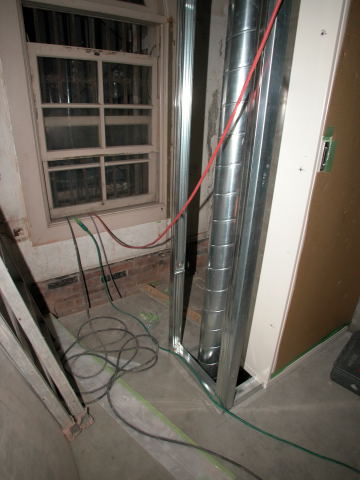

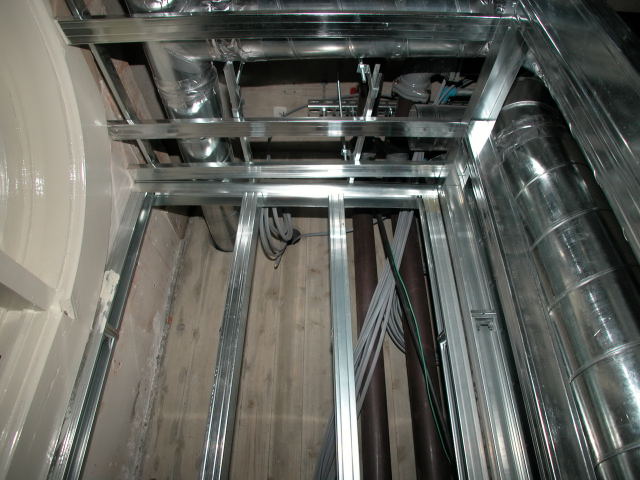

1F便所内LGSとの関係
20051122

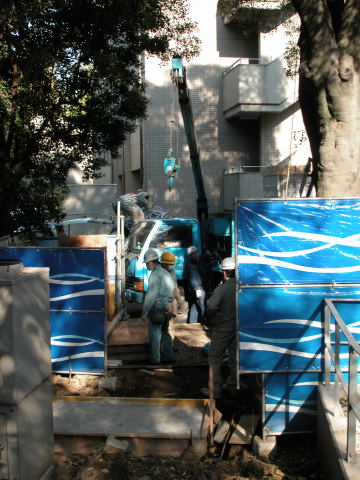

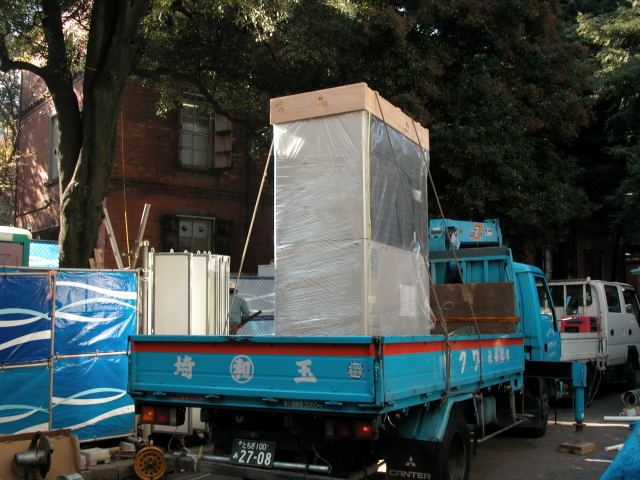

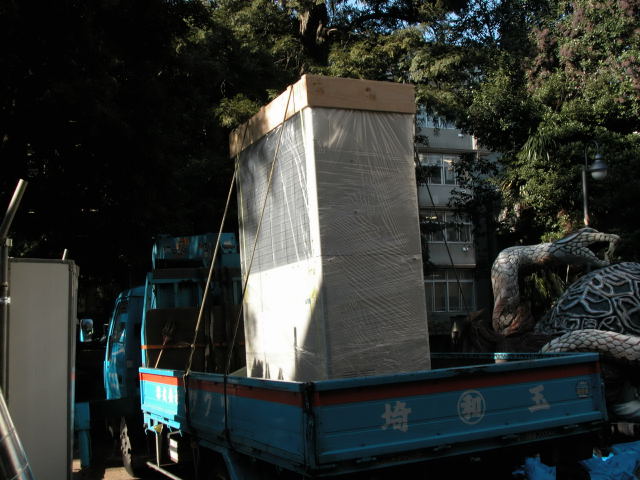

GHP空調機搬据え付け
20051124

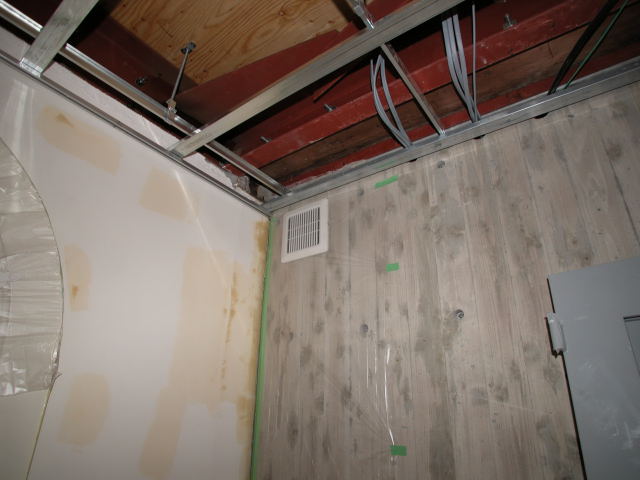

1F事務室A 換気扇

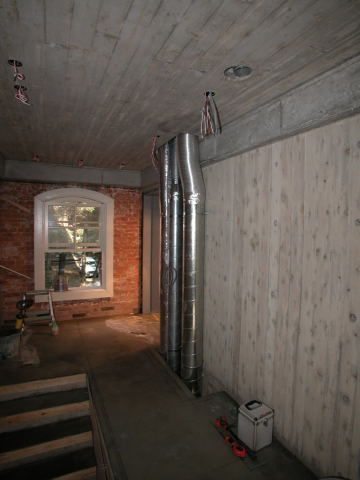

2F空調ダクト

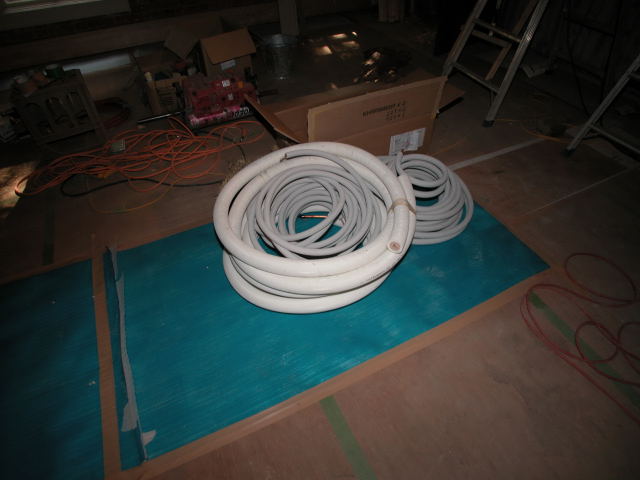

エアコン配管

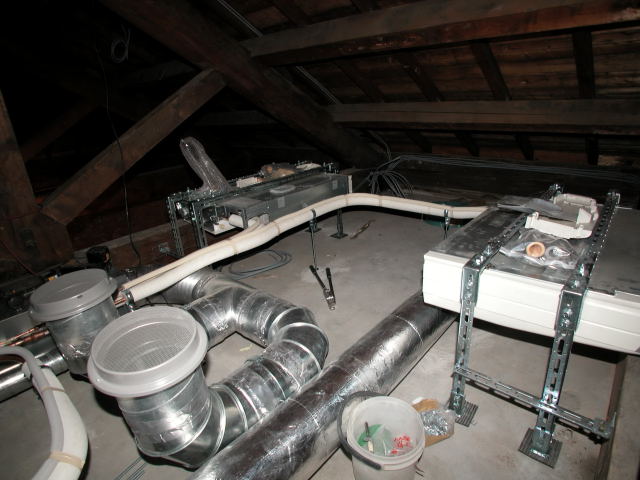

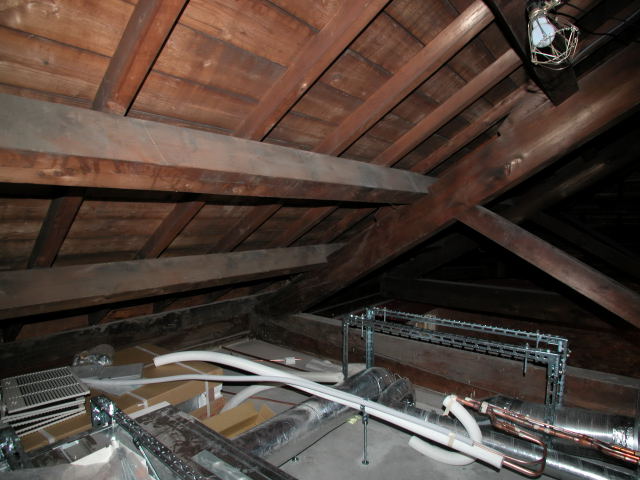

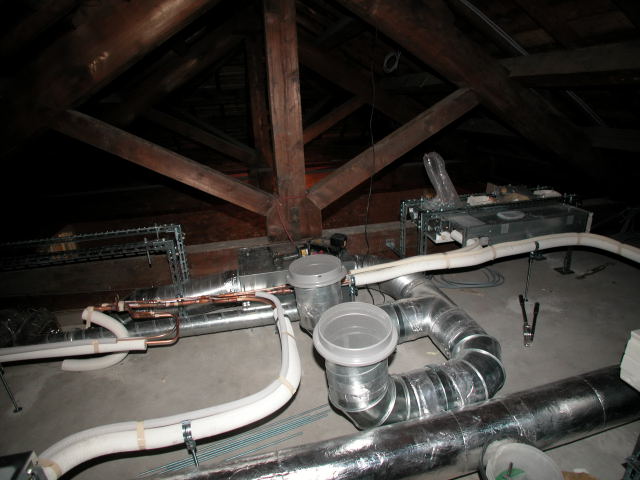

小屋裏ダクト取り回し

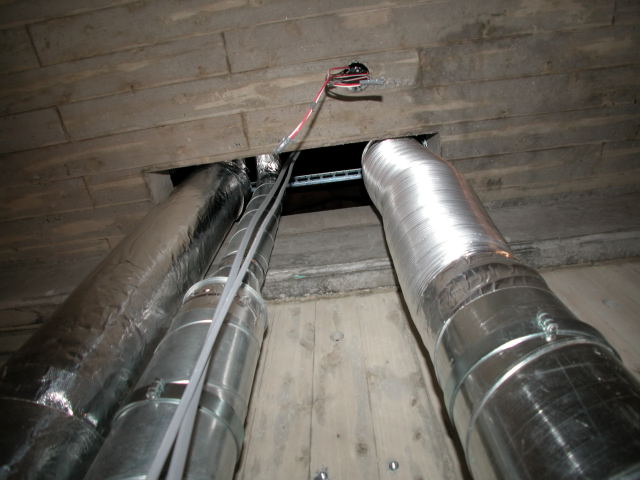

2Fから小屋裏へ通ずるダクト(PS)

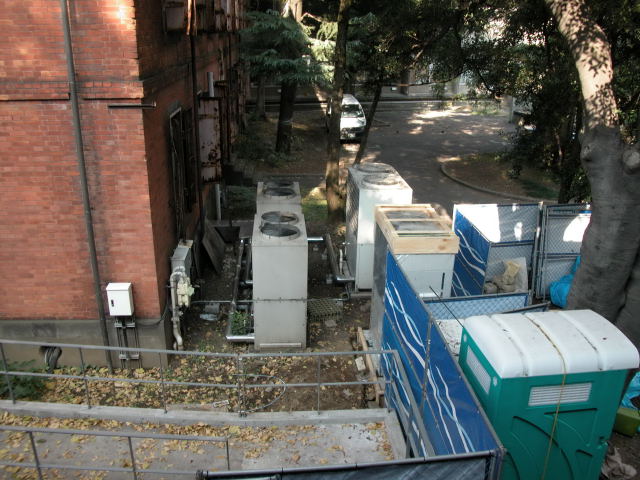

GHP室外機

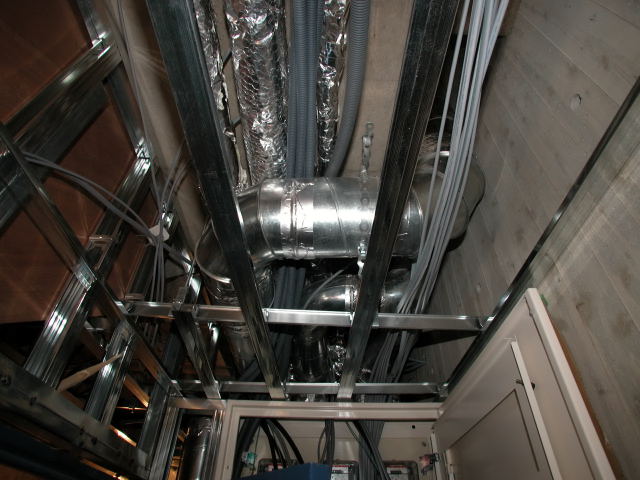

1F廊下天井内ダクト関係
20051126

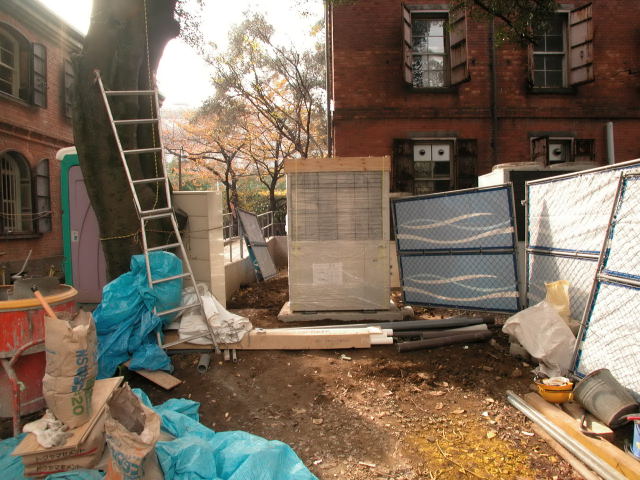

GHP室外機
20051128

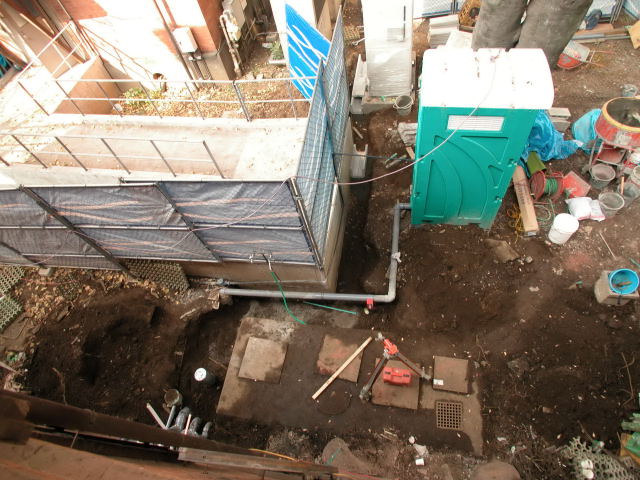

GHP室外機からの配管ルート
20051129

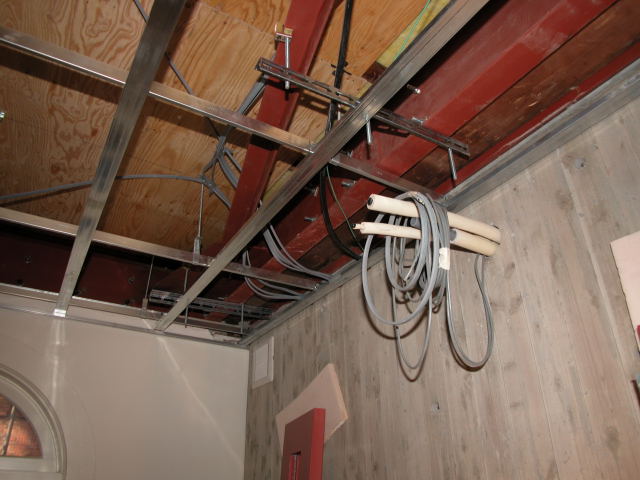

1F事務室Aの冷媒管取り出し状況。空調機の後ろから接続。

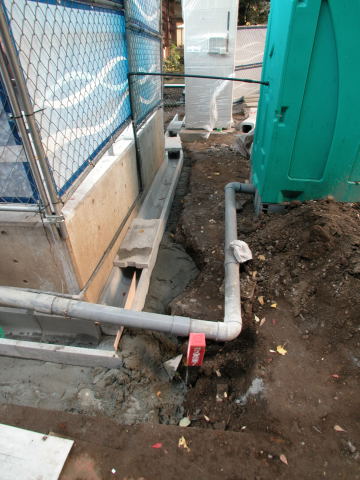

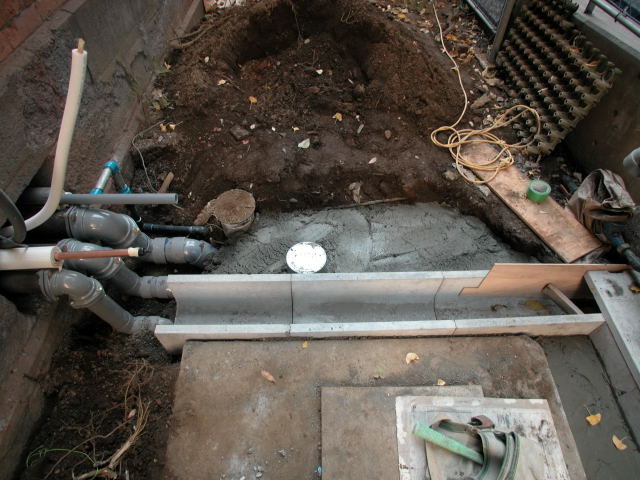

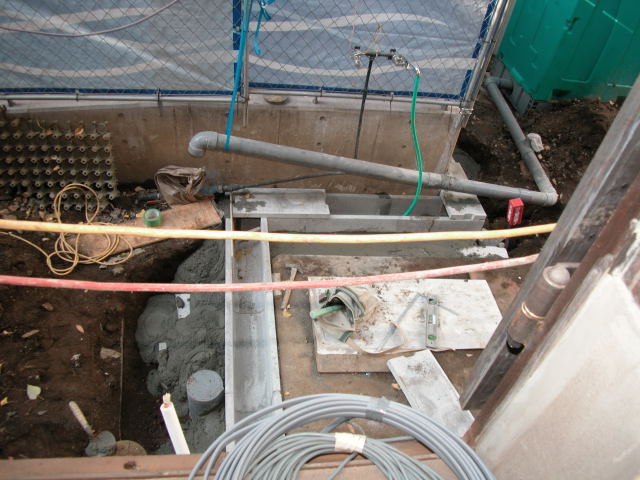

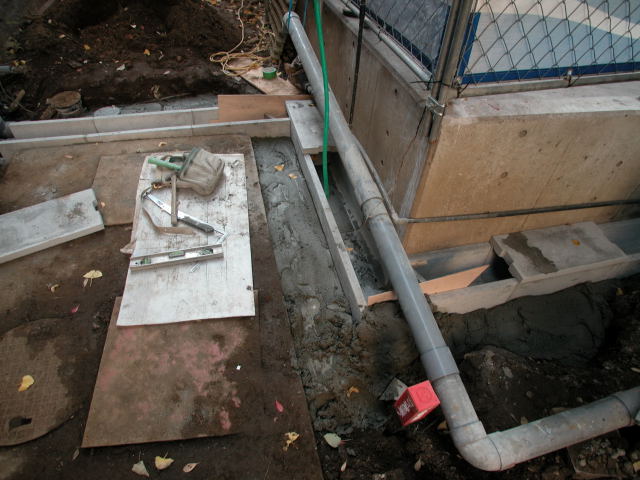

U字溝を用いて配管ルートとする。

ガス管が既存で埋設されているため、今後の工事の際には注意の事。
20051206

20051207
20051209

ガスの開栓と試運転

室外機内の基盤

吹き出し口温度の測定
