[一覧]  2F床鉄骨取り付け 20050920,21,22,23施工 20051006追加 20051011追加
→20050920の作業

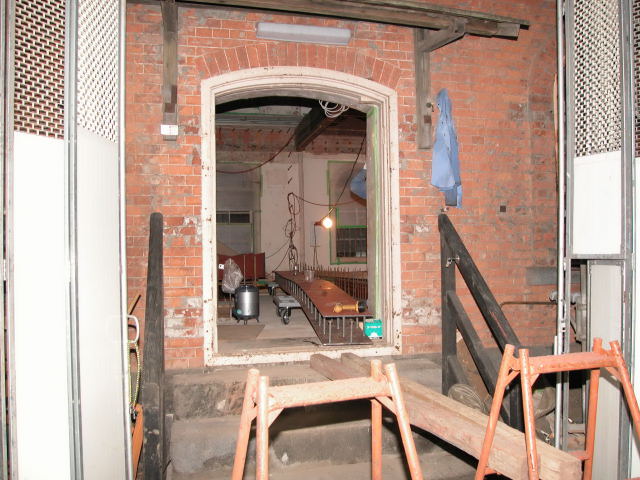

玄関から搬入

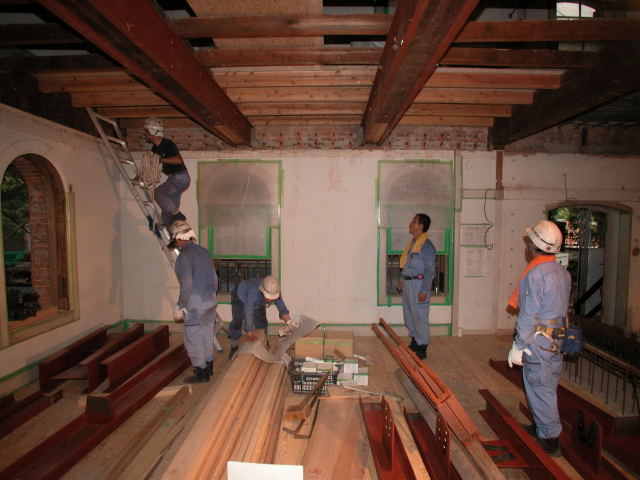

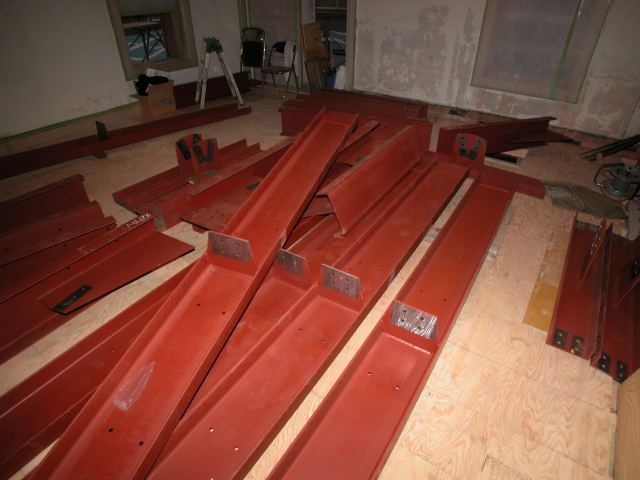

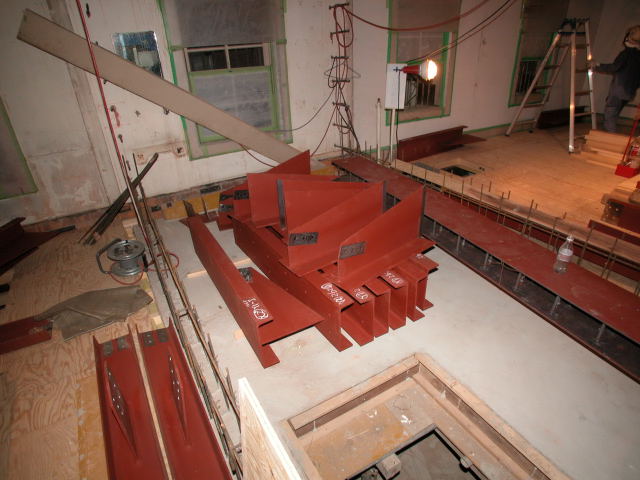

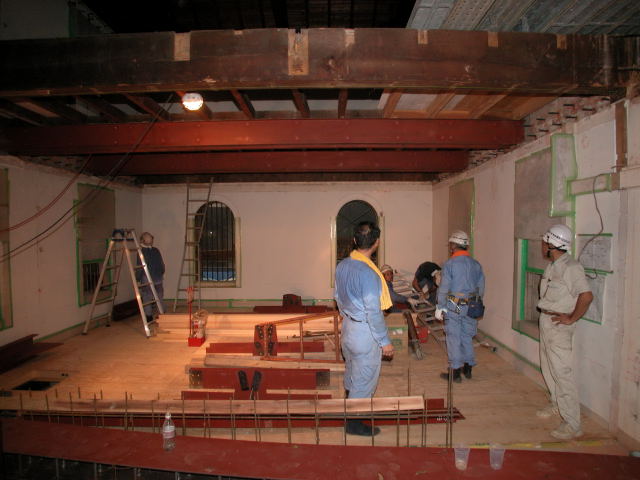

搬入された鉄骨

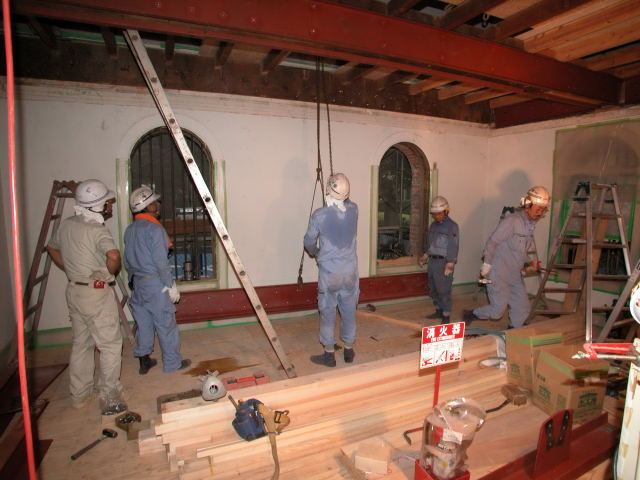

やり方を検討

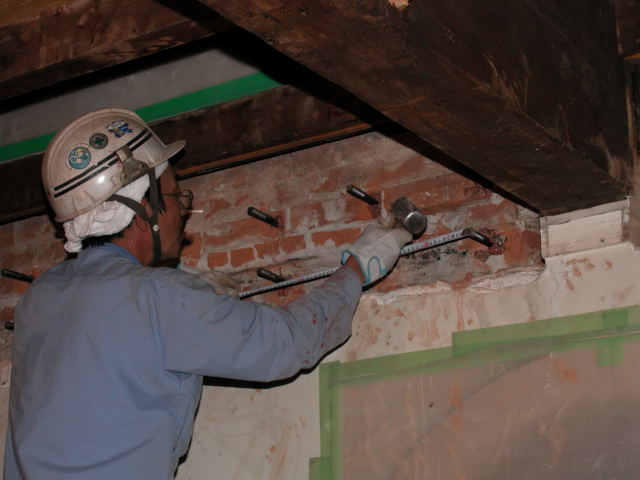

台直し

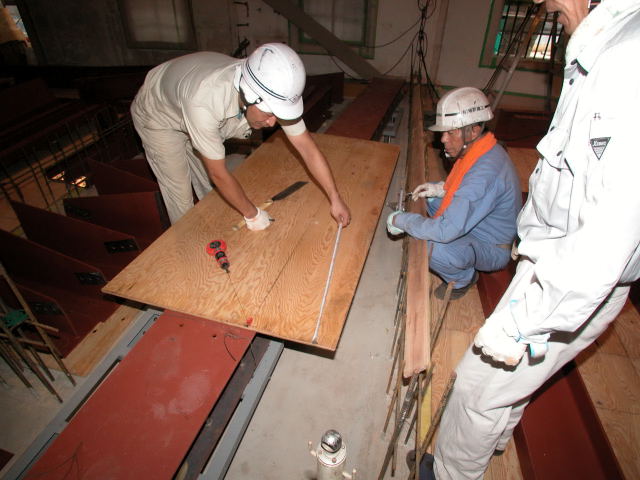

台直し用型板作成

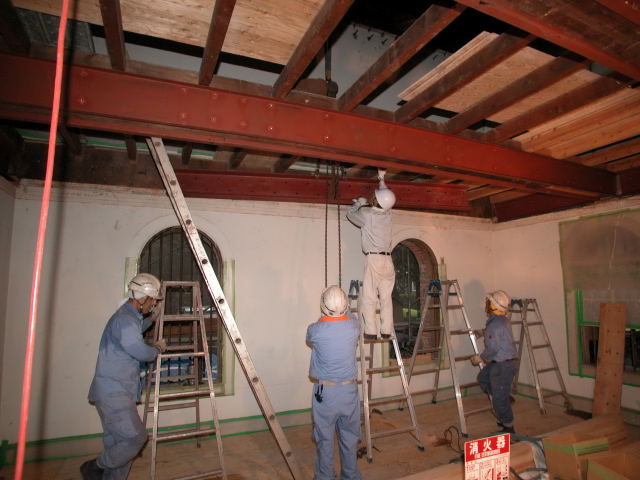

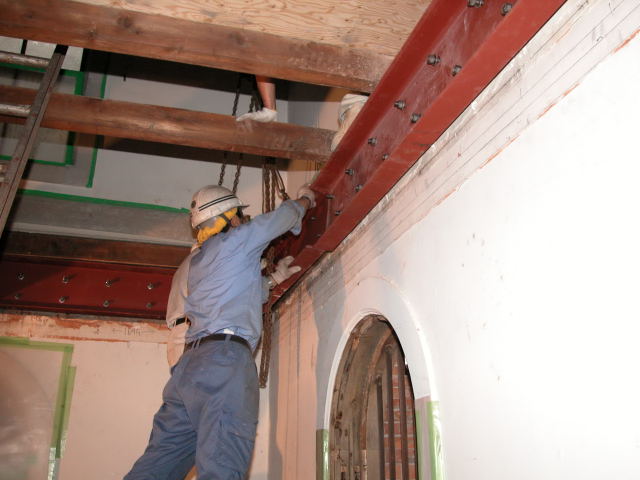

小屋梁にチェーンブロックを掛けて吊り上げ

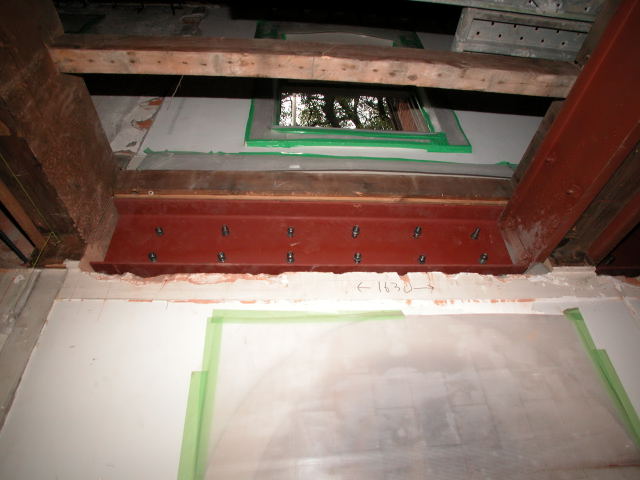

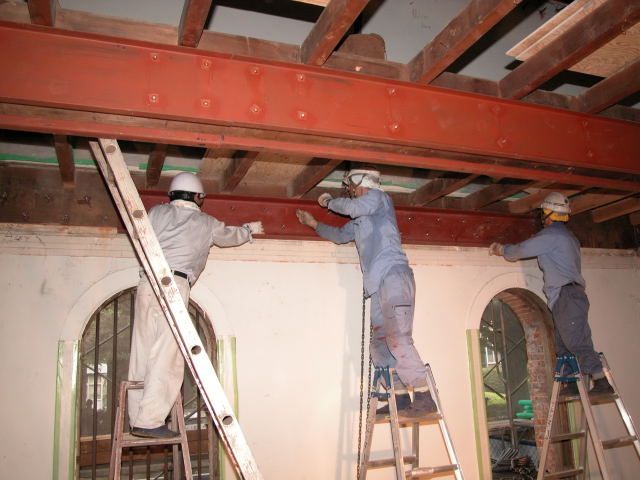

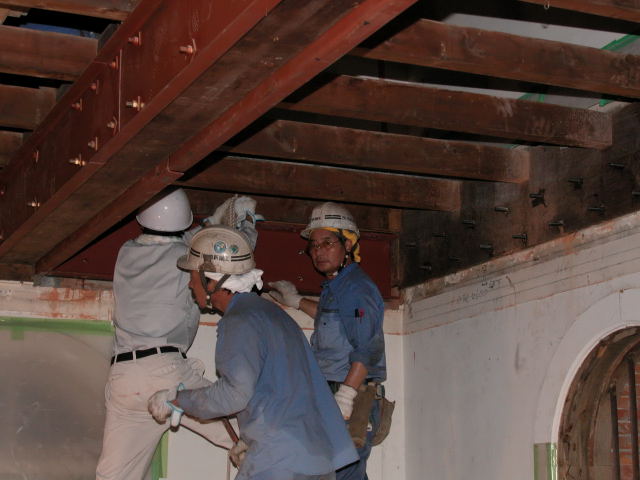

その場で台直しをしながらやっとのことでセット
→20050921の作業

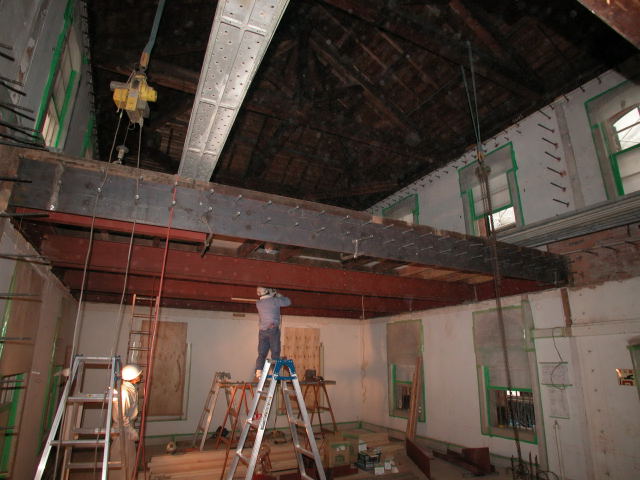

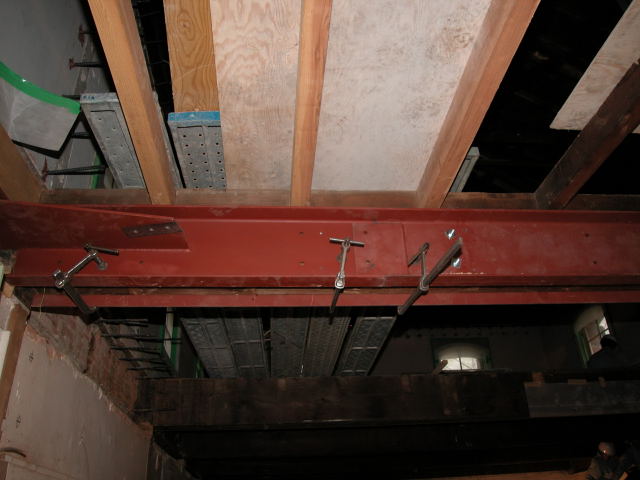

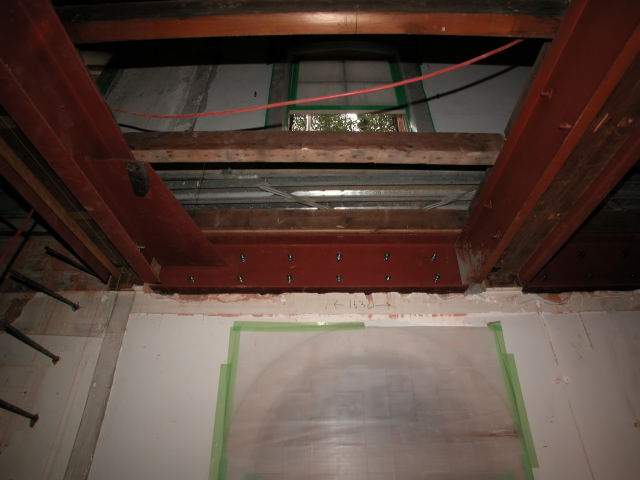

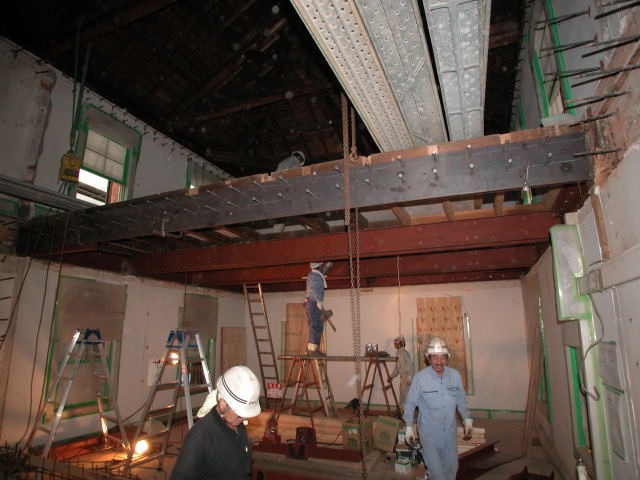

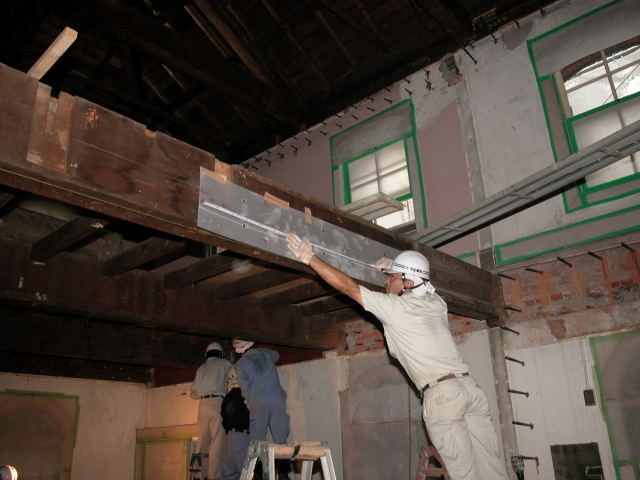

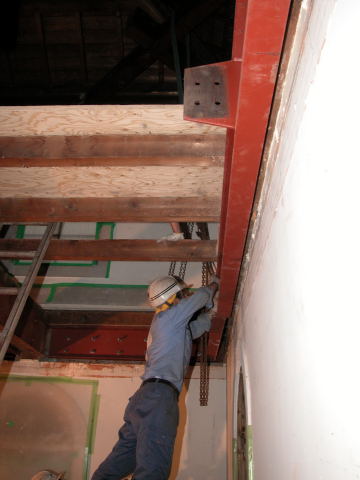

RC躯体と繋ぐためのスタッドジベルの付いた350Hプレート取り付け

既存木梁を性格に貫通させるのが一苦労

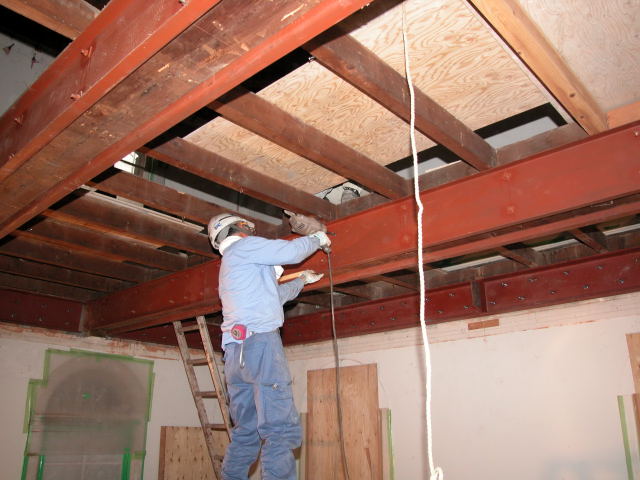

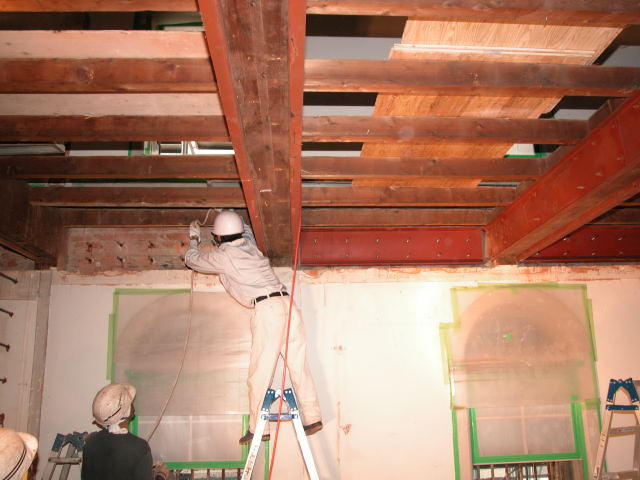

既存鉄骨にその場で穴開けしてボルト貫通

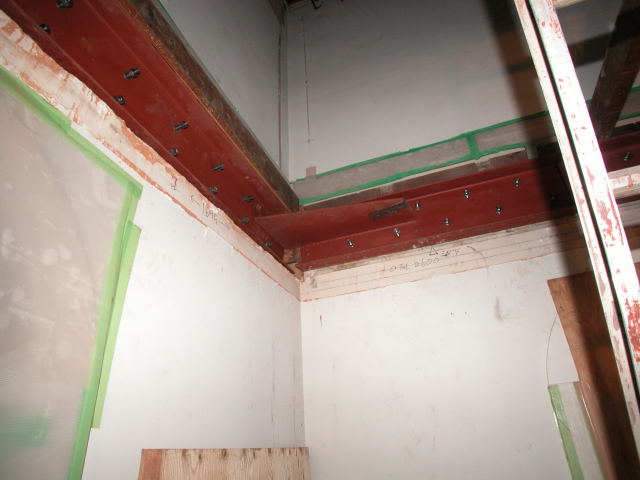

入隅のガセット

穴開けのガイド当て

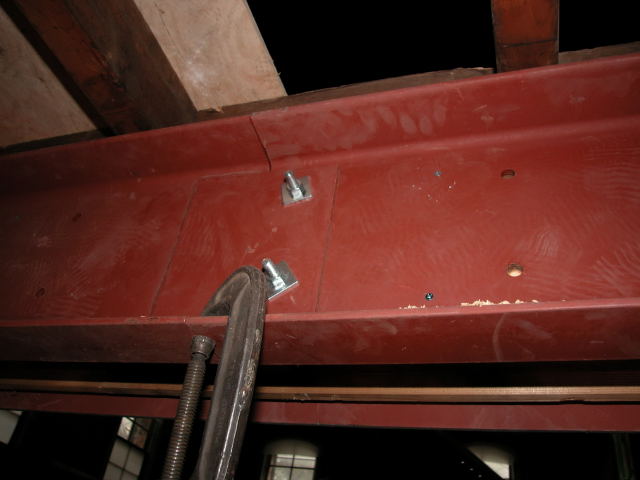

貫通ボルトの状況

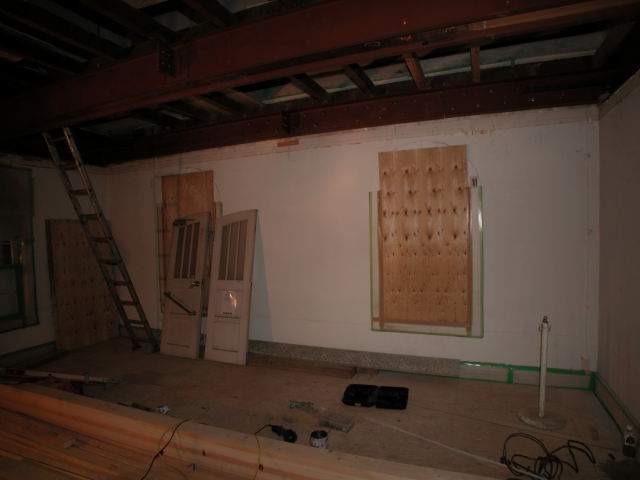

音校の院試の対策で窓塞ぎ

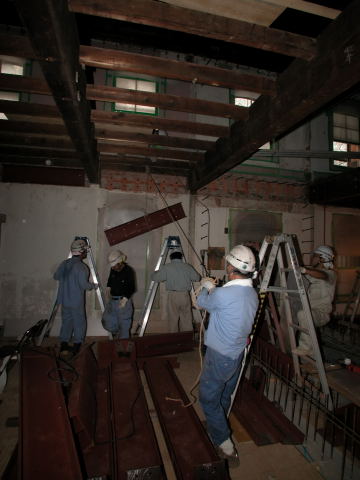

人力で吊り上げ
→20050923の作業

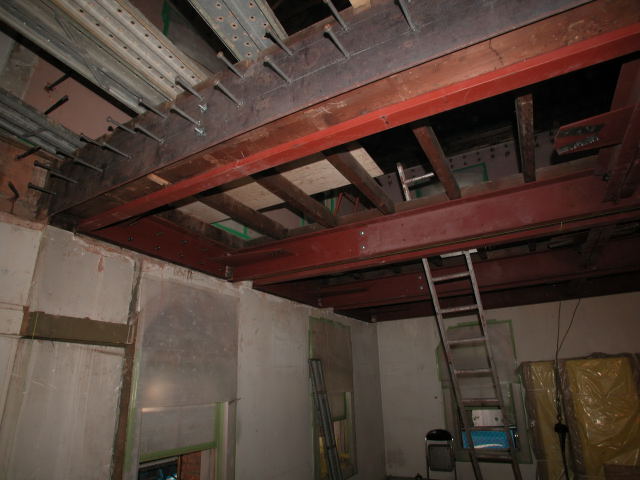

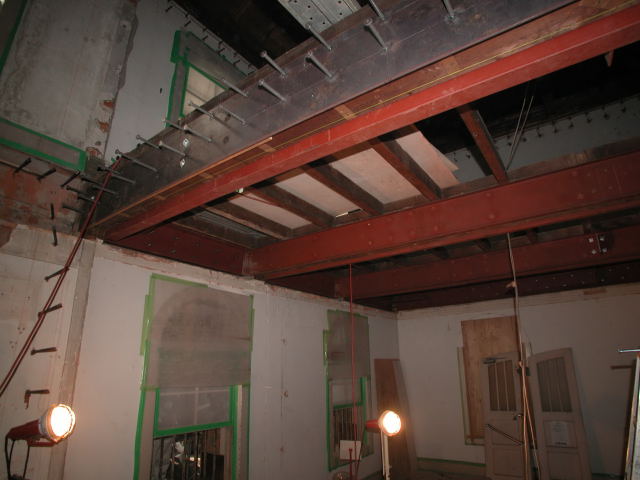

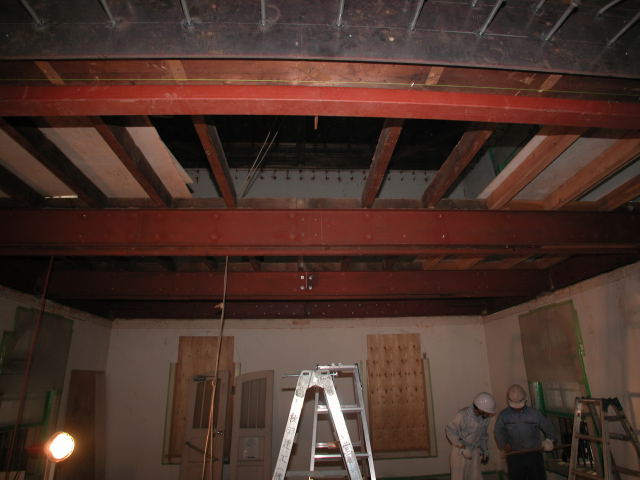

入口向かって右奥

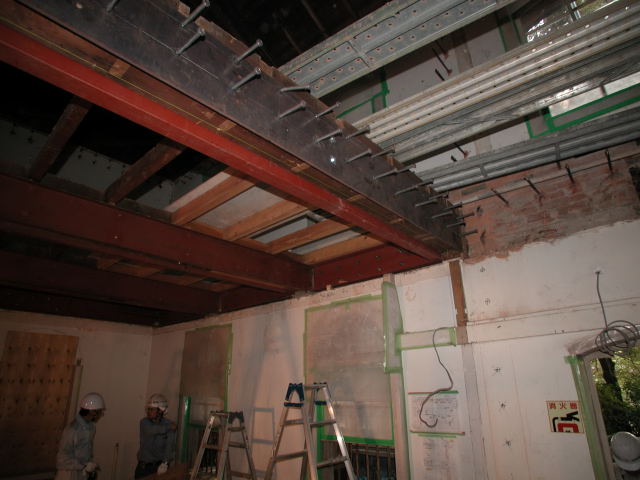

入口向かって右妻方向

入口向かって右手前

入口向かって左手前

入口向かって左妻方向

入口向かって左奥

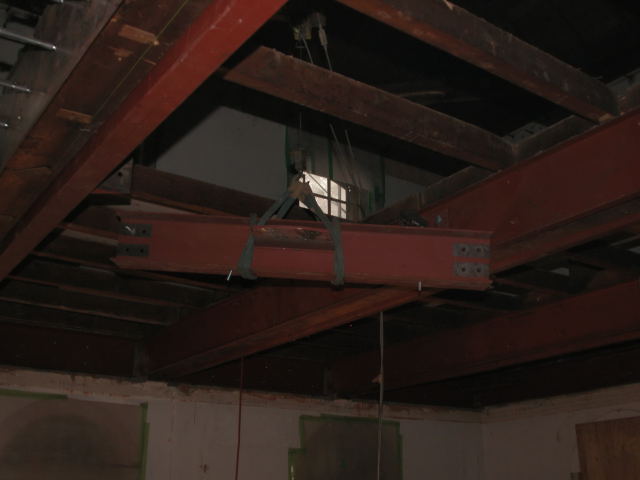

つなぎの小梁吊り上げ

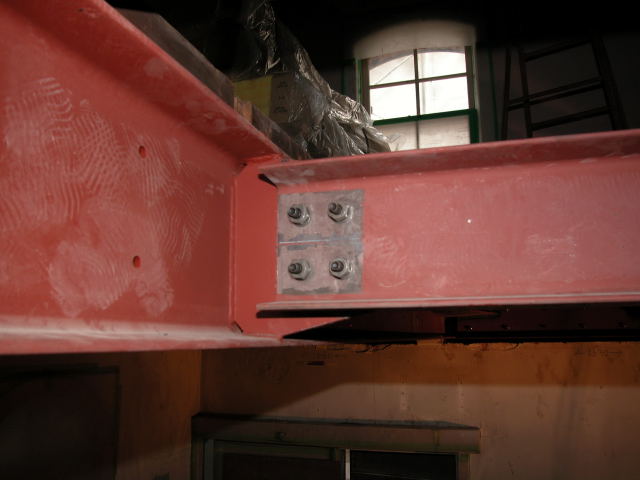

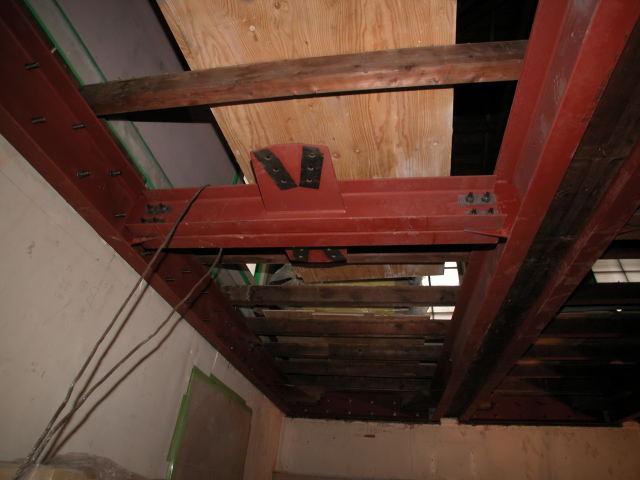

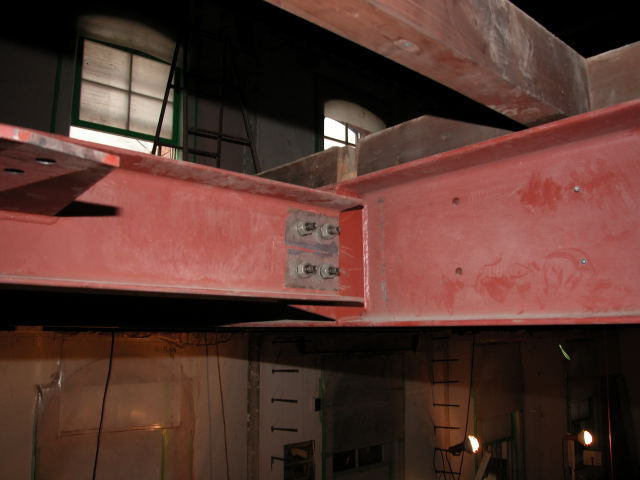

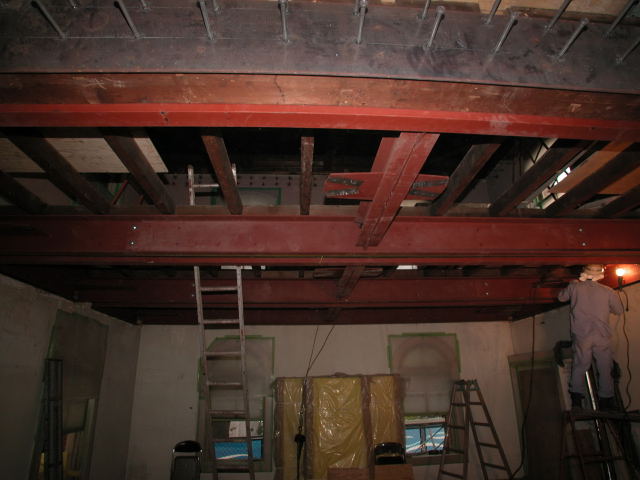

小梁セット状況

同左

同左

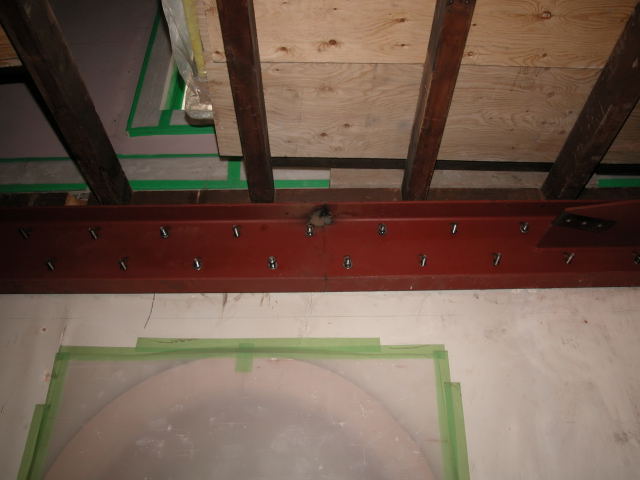

左妻面手前側の既存木梁に当てた鉄骨のジョイント部。
隙間が8~10mm程度開いてしまった。
対応を構造検討中。

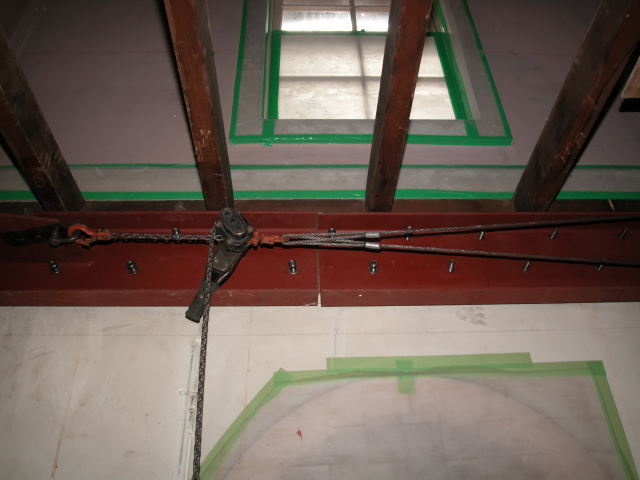

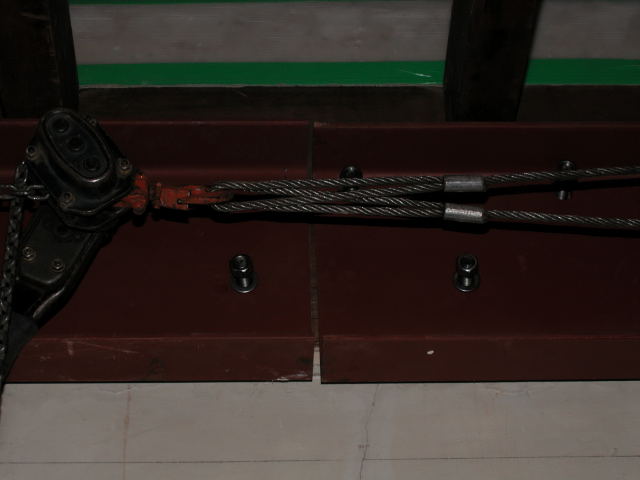

同部分。チェーンブロックで引っ張ってみるがボルトとの関係でこれ以上は動かない。

左妻面奥側
こちらはジョイントが接しているため、溶接は可能。

同左拡大。

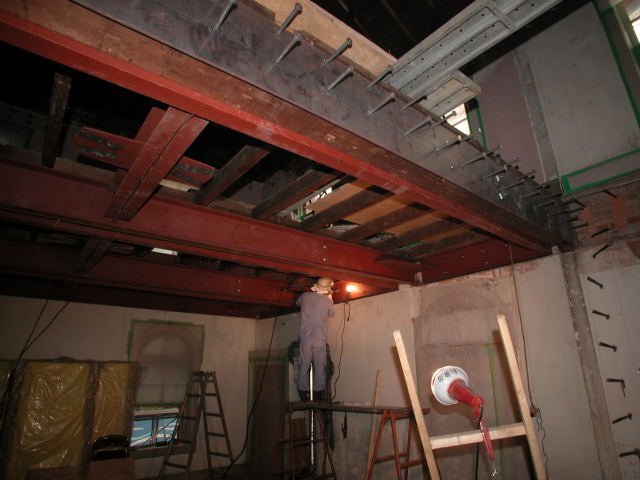

仮止めの溶接。

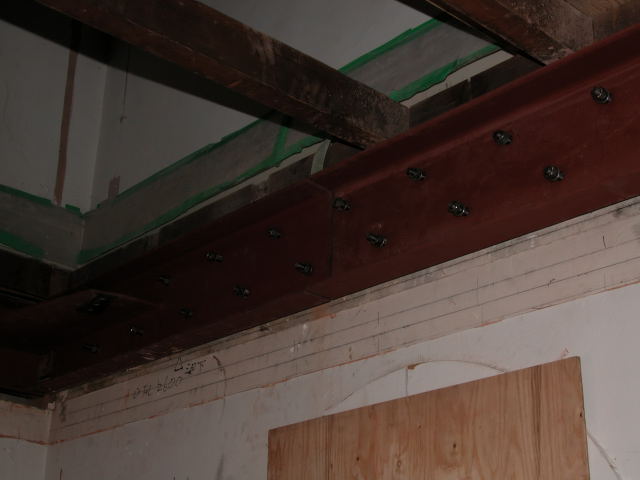

右妻面奥側のジョイント

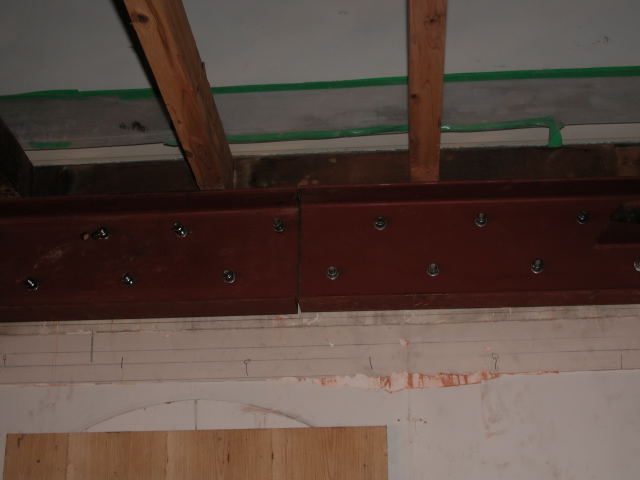

右妻面手前側のジョイント

右妻面手前側のジョイントの拡大。

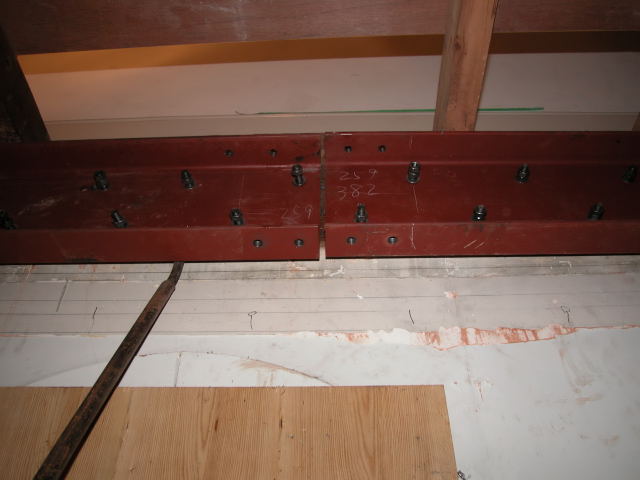

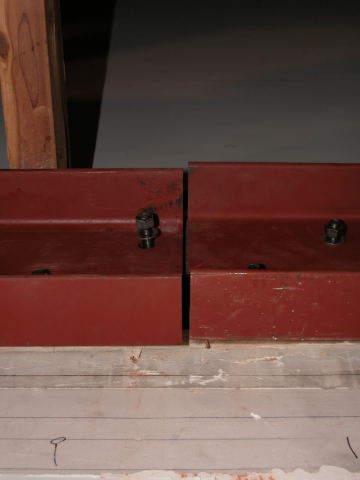

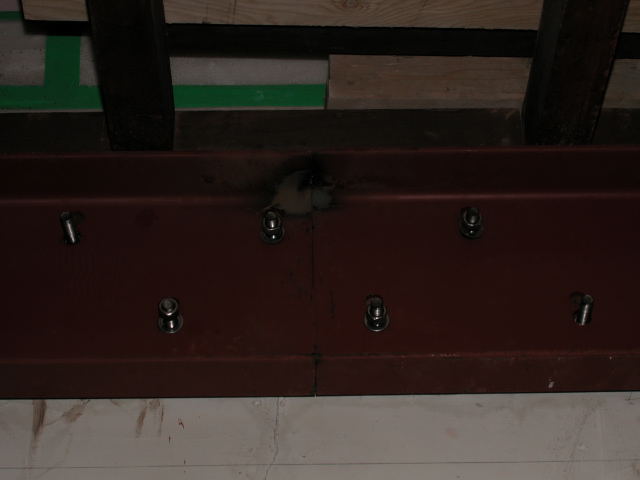

 鉄骨のジョイントの隙間
 問題に対しての構造設計
 指示書→PDF

20051006

構造指示書に従い、是正対応。

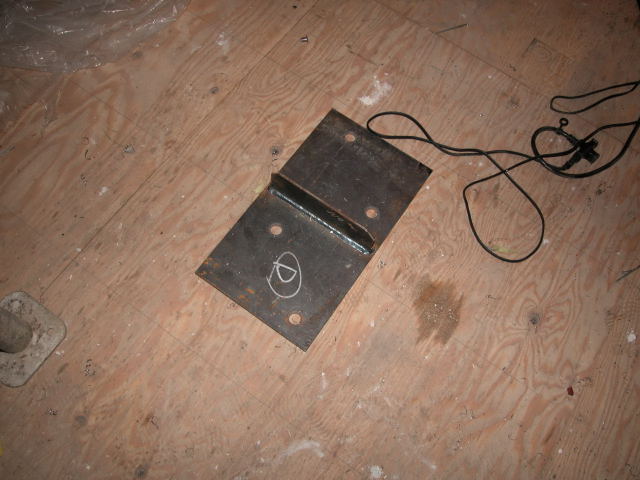

ジョイント補強ピースの一部

鉄骨への穴開け作業。
強力なマグネット付きの穴開け機で上向きに穴開け。

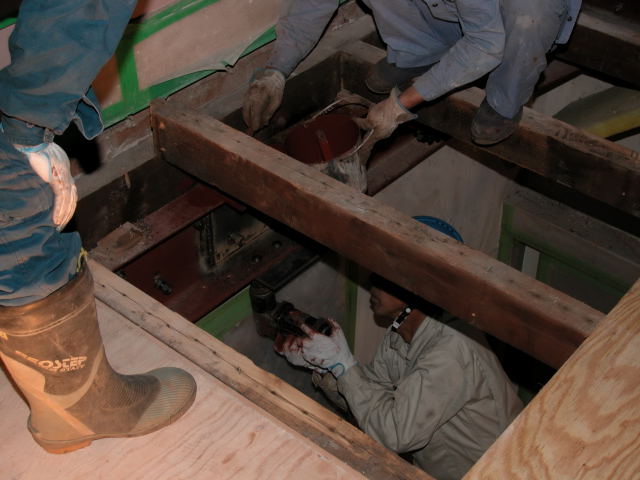

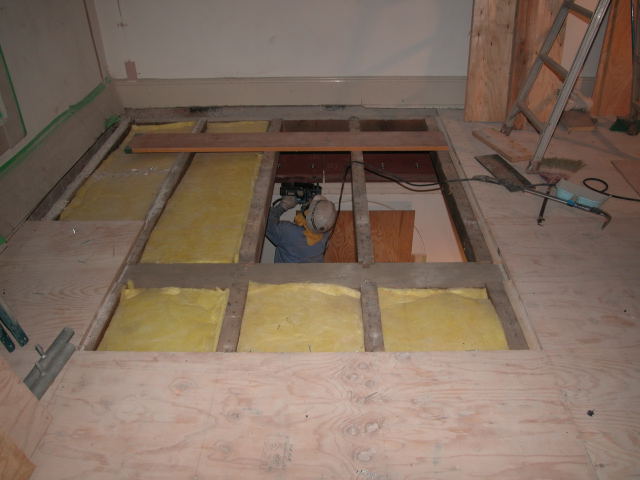

荒床を一度はぎ取り、上からも穴開け。

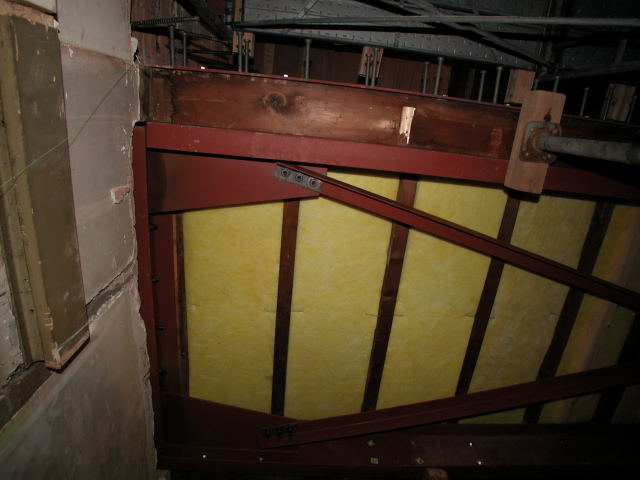

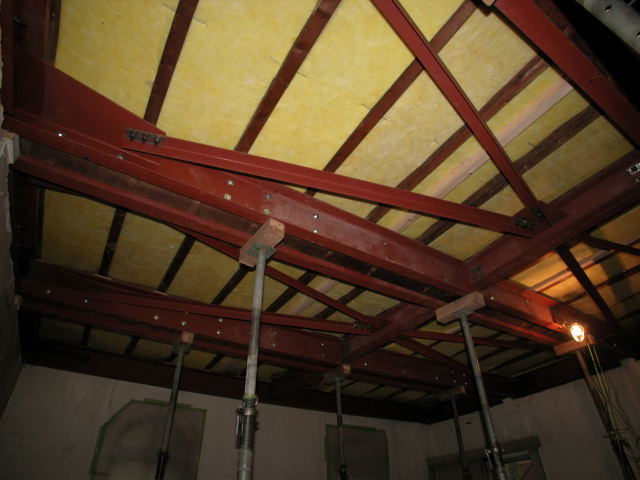

ブレースのセット
20051011追加

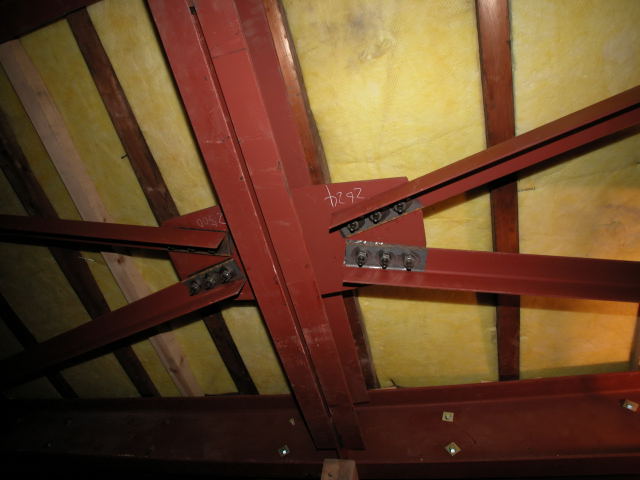

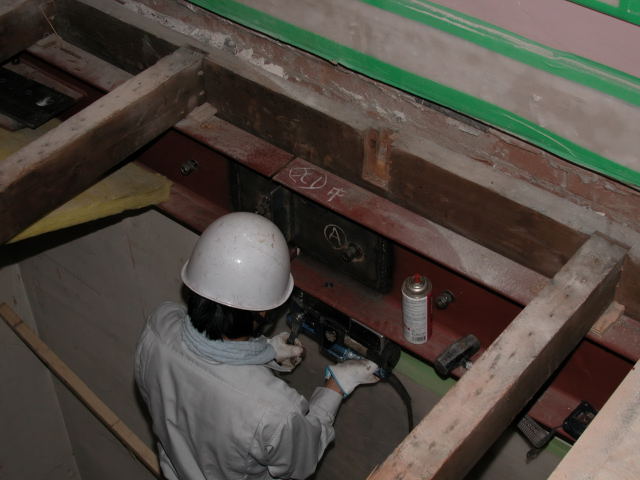

ブレースの高力ボルト締め込み

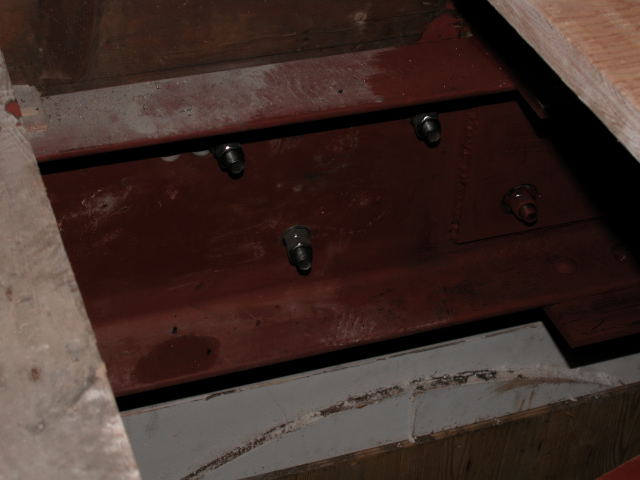

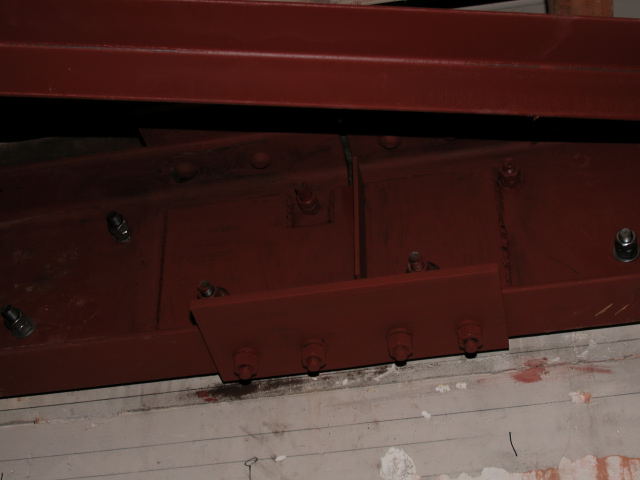

妻側溝型鋼ジョイント補強状況(向かって右手前)

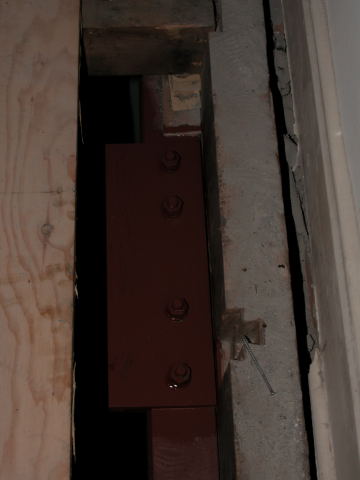

向かって右手前の仕上がり状況。

向かって右奥。

向かって右手前の仕上がり状況。

作業中。
向かって左手前。

向かって左奥。
写真帳TOPに戻る
20051011に妻側のジョイント補強を行い、2階床の鉄骨については作業終了。
