[一覧]　　2階上　既存RC臥梁内部調査　20050914

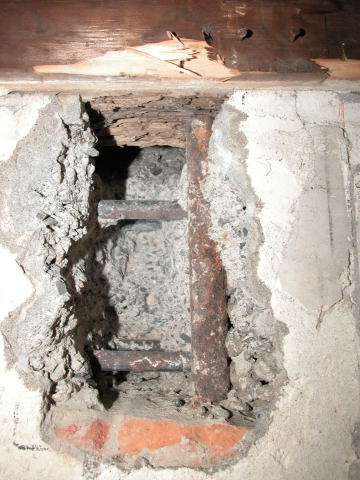

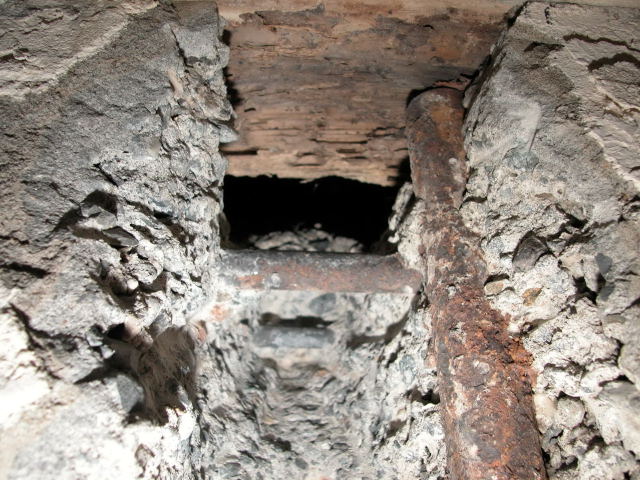

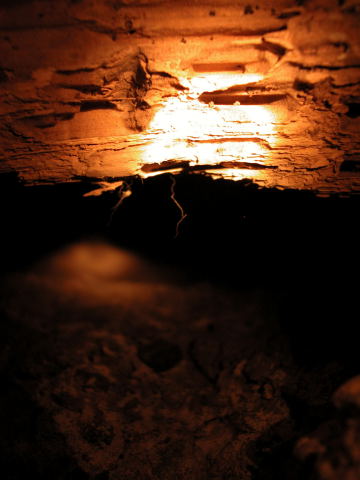

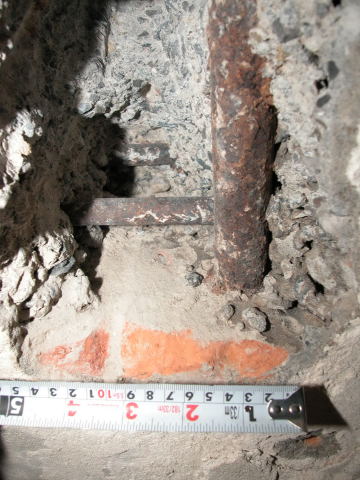

アンカー穴掘削時に既存RC臥梁内部の鉄筋が現れアンカーの規定深さの施工が困難となったため、臥梁内部の状況を把握するため一部ハツリとり鉄筋を露出させ、コンクリートの状況も目視確認した。	写真右側に写っている縦の鉄筋は径36でおそらくレンガ壁に埋め込まれている。 上に見える桁とは結ばれていない模様。 横に流れているのが径19位の鉄筋。上下２段、手前と奥の２列、計４本が見える。		上は木の桁。 蟻による侵食？が見受けられるが、材料内部には影響が無い模様。

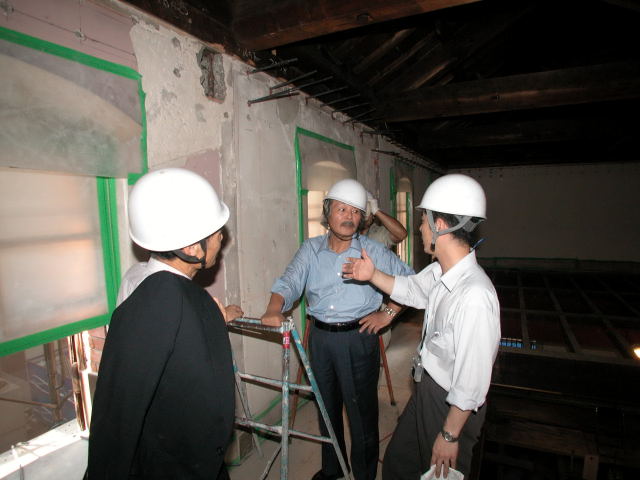

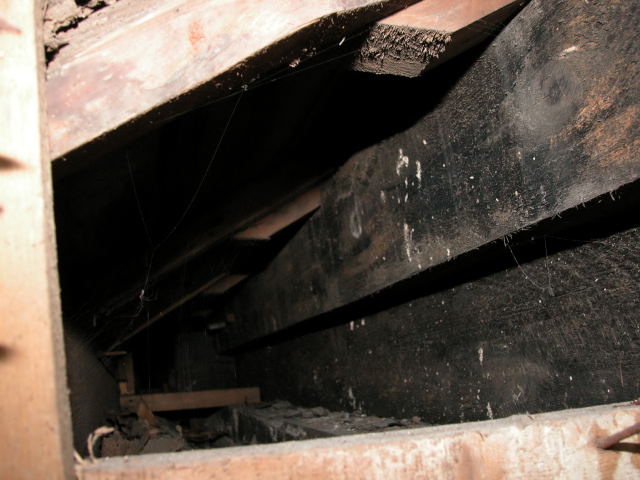

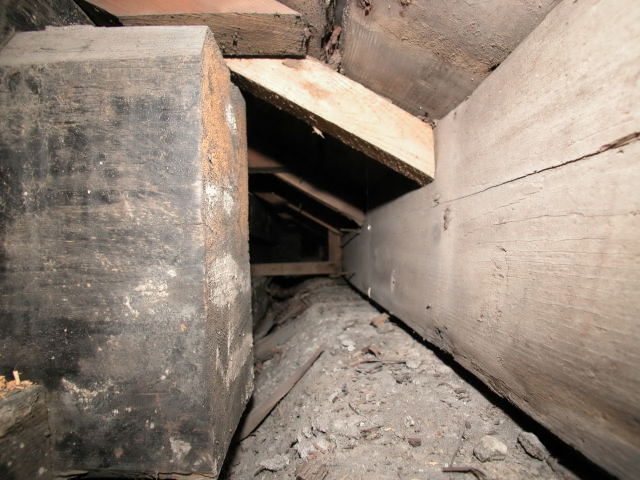

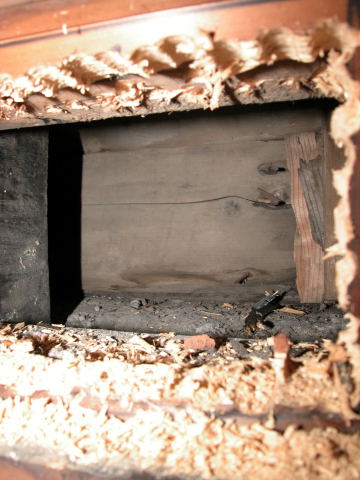

桁の裏側を見るために幕板t40をくり抜いた。	幕板の裏側。左に見えるのは小屋梁(水平)。 右は木の板が垂直に立っており、その外壁側はちょうどモルタル起こしの蛇腹があるため、この板がその下地となっていると見られる。 上に小屋垂木が少し見えるが、そこから小割りで延長して板を支えている。	桁と幕板の裏面を振り返って見る。	構造の先生方の現地確認。
			写真帳TOPに戻る
期日：2005.09.14 14:30~ 調査部位：北側長手面の中央付近(談話室Aへの入り口上部) 立会：村上先生・木村先生・梅園氏 　　　松栄企画　秋吉氏 　　　将来計画　君塚 考察・評価：RCの臥梁は比較的しっかりしたコンクリートが打たれていて、一部じゃんかがあるものの 構造耐力はある程度評価できる。　アンカーの埋め込み深さが規定の250mmよりも短くなるが、170~190程度は確保できるので、このまま施工を行ってよい。 参考図：断面矩計実測図(PDF244KB)
